TORNOS

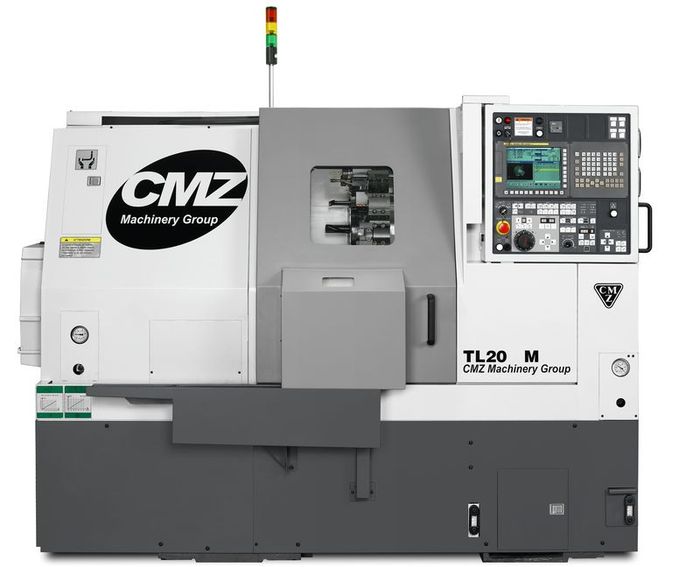

CMZ TL20
- Diámetro máx. sobre bancada (Swing over bed) 685 mm.
- Diámetro máx. sobre carro (Swing over carriage) 510 mm.
- Diámetro máx. torneable (Máximum turning diameter) 400 mm.
- Distancia entre cara del plato y punto (Distance between plate and point) 692 mm.
- Recorrido eje X (X Travel) 240 mm.
- Recorrido eje Z (Z Travel) 640 mm.
- Paso de barra (Bar cross) 66 mm.
- Diámetro interior del cabezal (Spindle cross) 73 mm.
- Diámetro del plato (Plate diameter) 210 mm.
- Potencia máx. cabezal (Spindle power) 22 kW.
- Diámetro caña contrapunto (Tailstock quill diameter) 90 mm.

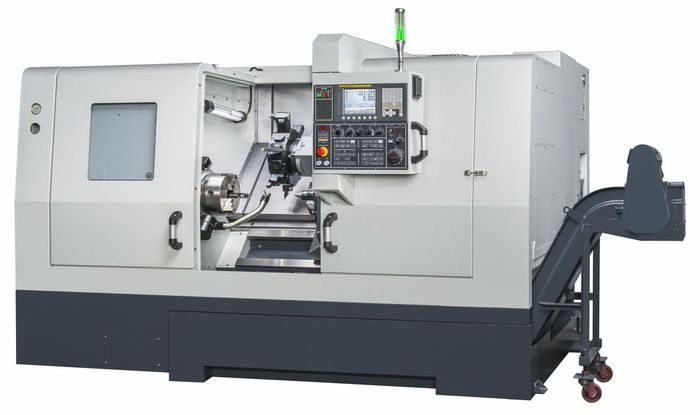

FORCE ONE FCL-30
- Máx. Ø sobre bancada 630 mm.
- Diám. máx. de torneado 442 mm.
- Bancada 700 / 1000 mm.
- Agujero del eje Ø 90 mm.
- Capacidad de barra Ø 77 mm.
- Gama de velocidades 10-3500 rpm; 10-2800 rpm (op.).
- Plato hidráulico Ø 254 mm; Ø 304 mm (op.).
- Recorrido eje X 245 mm.
- Recorrido eje Z 718 / 1213 mm.

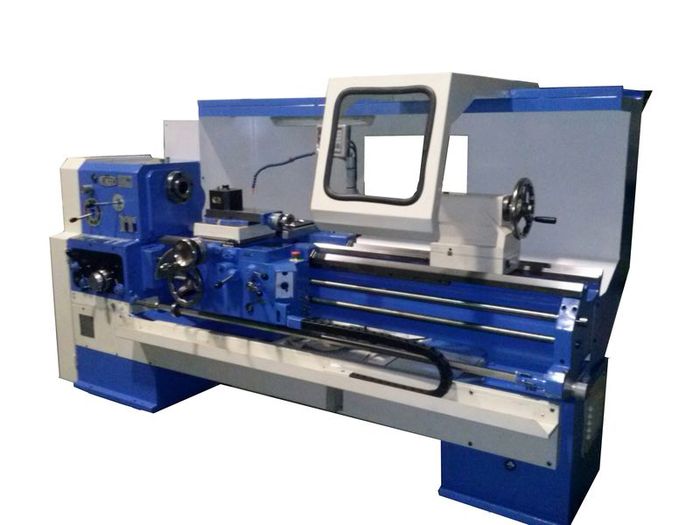

LACFER CR2 E250 16V
- Bancada de doble prisma
- Volteo sobre carro 320 mm.
- Volteo sobre bancada 500 mm.
- Volteo sin escote Opcional.
- Ancho de bancada 335 mm.
- Largo de escote Opcional.
- Longitud entre puntos 1.000/1.500/2.000/3.000 mm.
- Orificio del eje principal 80 mm.
- Caña contrapunto Cono Morse 5.
- Gama velocidades (16 velocidades) 18-1.600 rpm.
- Motor 11/15 kW / CV.
- Movimientos rápidos en los ejes Opcional.
- Visualizador Fagor Opcional
PINACHO S90\260
- Distancia entre puntos 3.150 mm.
- Ø máx. a tornear s/bancada 530 mm.
- Ø máx. a tornear s/escote 780 mm.
- Ø máx. a tornear s/carro 325 mm.
- Longitud de escote 215 mm.
- Eje principal 68 mm.
- Velocidades 12 – de 30 a 1.500 rpm.
- Potencia motor 5,5 kW.
- Dimensiones 4.500 x 1.050 x 1.730 mm.
CENTROS DE MECANIZADO

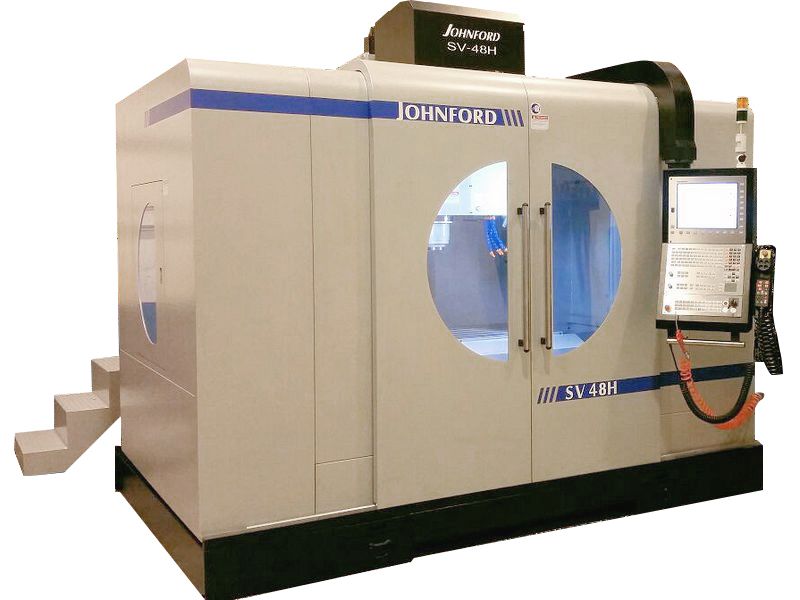

John Ford SV48
- Control Heidenhain 530 I TNC
- Dimensiones de la mesa 1300 X 700 mm.
- Recorridos X, Y, Z mm. X=1220 Y=710 Z=630
- Rpm. cabezal 60-10000
- Cambiador de herramientas hasta 24 u

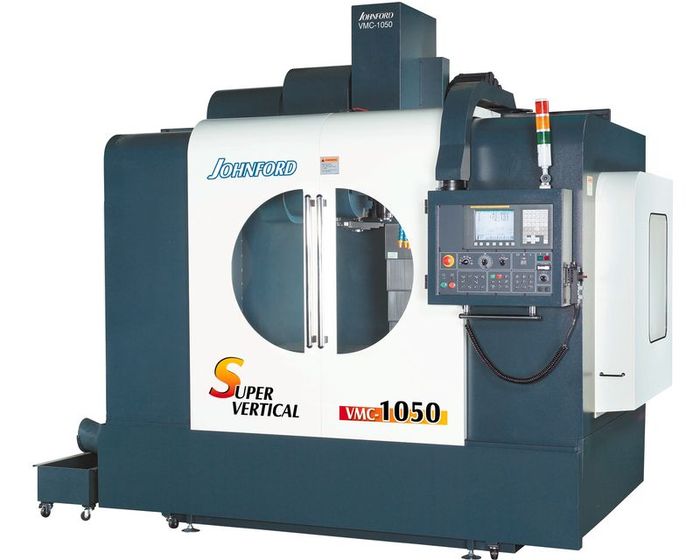

John Ford 1050
- Control Heidenhain 530 I TNC
- Recorrido de los ejes(X,Y,Z) : 1.050 x 500 x 610 mm.
- Mesa: 1.200 x 500 m.
- Velocidad del husillo: 8.000 rpm.
- Cargador herramientas: 24 hts.
- 4º eje
Cinccinati Arrow 2 1000
- Control Heidenhain 416
- Dimensiones de la mesa mm. 1120 x 510 mm.
- Recorridos X, Y, Z mm. 1016 x 510 x 558 mm.
- Rpm. cabezal 6000
- Cambiador de herramientas 21 posiciones
